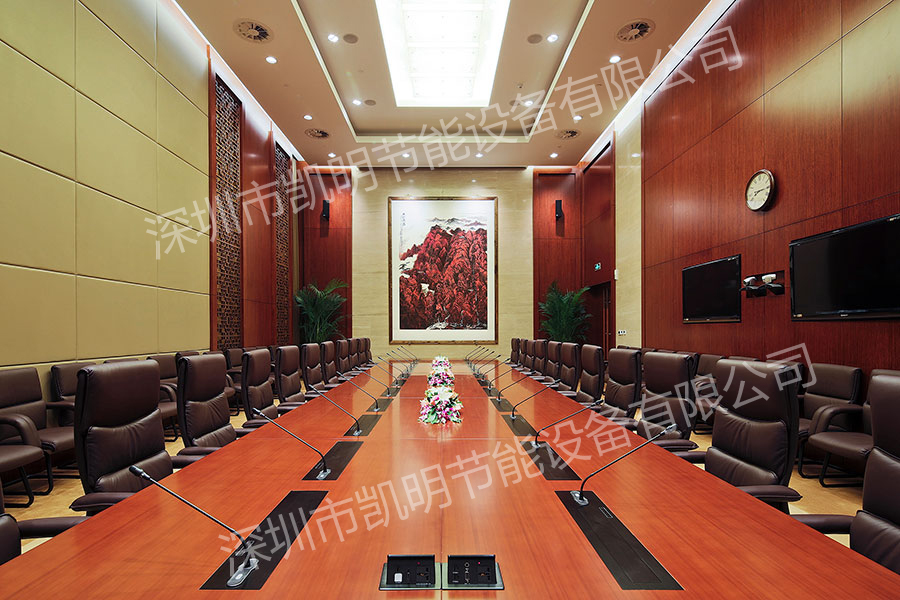

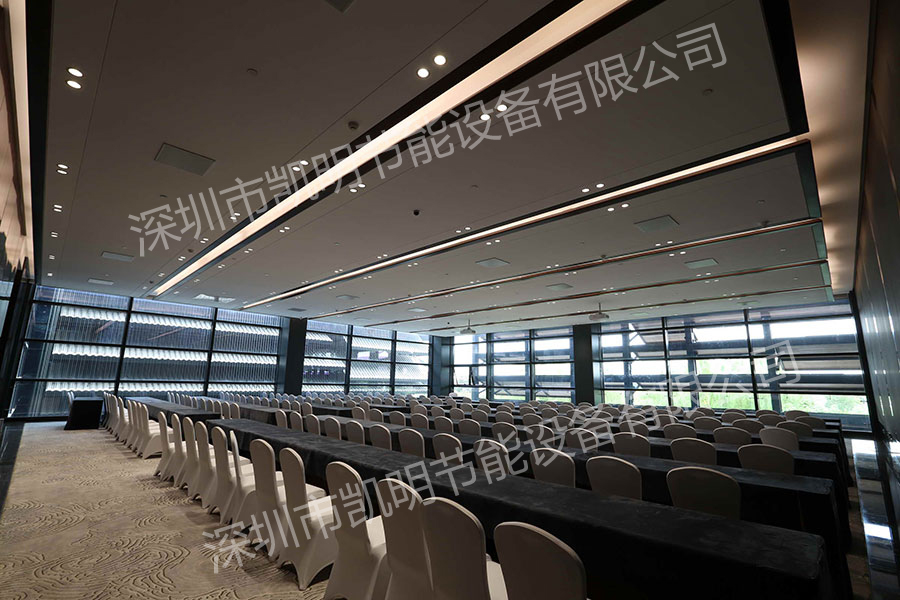

【 會議廳項目圖】

采用KW-SD嵌入式系列筒燈

  目前LED市面上出現的最多也是最常用的LED調光包括：

LED可控硅調光、LED 0/1-10V調光、PWM調光。

其他的調光工作原理是通過控制電流與電壓、頻率大小的輸出達到使LED燈具調光功能。

今天深圳凱明攻城獅就來說說主要常用的三種調光方式原理及區別：

一、LED可控硅調光

  可控硅調光較早之前就應用于白熾燈和節能燈調光方式，也是目前應用于LED調光最為廣范的一種調光方式。

可控硅調光是一種物理性質的調光，從交流相位0開始，輸入電壓斬波，直到可控硅導通時，才有電壓輸入。

它的工作原理是將輸入電壓的波形通過導通角切波之后，產生一個切向的輸出電壓波形。

應用切向的原理，可減少輸出電壓的有效值，以此來降低普通負載(電阻負載)的功率。

可控硅調光器具有調節精度高、效率高、體積小、重量輕、容易遠距離操縱等優點，在市場上占主導地位。

可控硅調光的優點在于工作效率較高，性能穩定，調光成本低。

二、LED 0/1-10V調光

    0-10V調光也叫0-10V信號調光，是一種模擬調光方式。

它的區別于可控硅調光電源的就是0-10V電源上多了兩個0-10V的接口（+10V和-10V），

它是通過改變0-10V的電壓來控制電源的輸出電流從而達到調光。10V的時候最亮，0V的時候關滅。

而1-10V只是調光器是1-10V，當電阻調光器調到最小1V時，輸出電流是10%，如果10V時輸出電流是100%，亮度也將是100%。

值得注意也最好區分的是，1-10V不具備有開關的功能，不能將燈具調到最低關閉作用，而0-10V具備開關的功能。

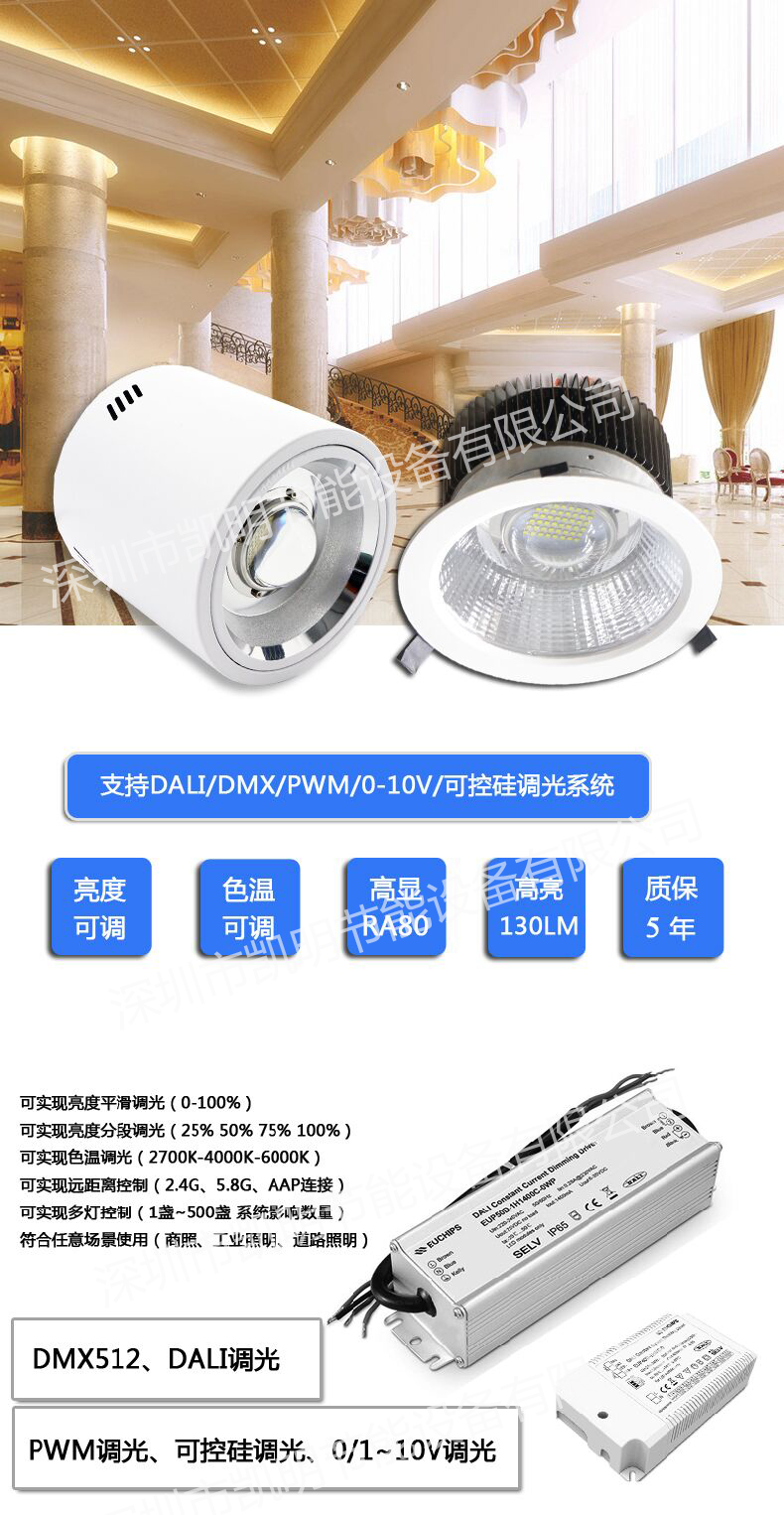

【 凱明LED筒燈搭配調光電源+0-10V調光器】

三、PWM調光

數字調光又稱PWM調光，通過PWM波開啟和關閉LED來改變正向電流的導通時間，以達到亮度調節的效果。

脈寬調制（PWM）是利用微處理器的數字輸出來對模擬電路進行控制的一種非常有效的技術，

廣泛應用在從測量、通信到功率控制與變換及LED照明等許多領域中。

通過以數字方式控制模擬電路，可以大幅度降低系統的成本和功耗。

此外，許多微控制器和DSP已經在芯片上包含了PWM控制器，這使數字控制的實現變得更加容易了。

該方法基于人眼對亮度閃爍不夠敏感的特性，使負載LED時亮時暗。

如果亮暗的頻率超過100Hz，人眼看到的就是平均亮度，而不是LED在閃爍。

PWM通過調節亮和暗的時間比例實現調節亮度，在一個PWM周期內，因為人眼對大于100Hz內的光閃爍，

感知的亮度是一個累積過程，即亮的時間在整個周期中所占得比例越大，人眼感覺越亮。

簡而言之，PWM是一種對模擬信號電平進行數字編碼的方法。

通過高分辨率計數器的使用，方波的占用比被調制用來對一個具體模擬信號的電平進行編碼。

PWM信號仍然是數字的，因為在給定的任何時刻，滿幅值的直流供電要么完全有，要么完全無。

電壓或電流源是以一種通或斷的重復脈沖序列被加到模擬負載上去的。

通電時候即是直流供電被加到負載上的時候，斷的時候即是供電被斷開的時候。
       只要帶寬足夠，任何模擬值都可以使用PWM進行編碼。

以上就是可控硅調光、1/0-10V調光和PWM調光的區別，
